系统简介

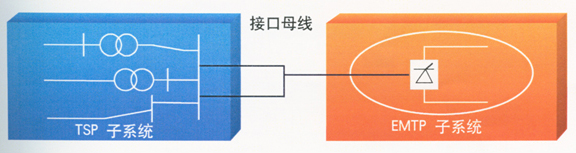

机电暂态/电磁暂态混合真是为了解决大规模电力系统整体的暂态/动态特性与局部系统(高压直流和FACTS )详细的电磁暂态过程仿真之间的矛盾应运而生的一将电磁暂态仿真和机电暂态仿真进行接口,完成电磁智态、机电暂态的混合仿真,在一次仿真过程中实现对大规模电力系统的机电暂态仿真和局部网络详细的电磁暂志仿真,技术上具有很大的优势和吸引力。
■各大网现有稳定数据文件中的网络无需做任何等值化简，电网的机电暂态特性保持与正常的机电暂态稳定程序计算结果一致;大网机电暂态过程计算的步长仍然采用周波级;
■局部系统，如高压直流输电和FACTS装置等.采用详细的电磁暂态仿真，- .些特性,如换流器的换相失败，可以很好地模拟;电磁暂态仿真的步长是微秒级;
■混合仿真技术没有准稳态模型要求的ABC三相对称、元件线性以及不能考虑谱波等多方面的限制，具有更大的适应范围;
■完备的电磁智态模型:直流系统.双馈风力发电机的详细电磁暂态模型。
功能及特点
PsModel ( PowerSystemModel)主要定位于用于机电哲态与电磁暂态混合仿真的电磁暂态时城仿真程序，尤其着用于HVDC/FACTS设备与交流系统交互作用影响的仿真研究。既可以独立运行，完成局部系统详细电磁暂态仿真的任务，也可以与PSD BPA机电暂态程序以及长过程程序联立运行，实现混合仿真的研究。
PSModel开发了专用的类似于PSCAD/EMTDC的六脉动换流桥，并内置了锁相环、测量部分等;既有换流阀的电磁暂态模型，又在程序中内置了直流系统的准稳态模型。程序现已经有了以下几大类电力系统元件:
■无源元器件:包括电阻电感、电客以及专用的高压交直流滤波器;
■变压器:具有单相和三相的变压器模型;
■发电机统组式、鼠笼式异步电动机;
■电源:包括单相和三相的各种电流源和电压源;
■故障和开关元件:包括三相各种不同的故障、和三相可触发的开关元件;
■电力电子元件:二极管、晶闸管、GTO以及六脉动换流桥;
■直流仿真和仿真必须的六脉动或12脉动的锁相环和触发脉冲发生器;
■测量元件:测量电压、电流、有功无功以及基波相量测量元件;
■机电/电磁暂态混合仿真接口、准稳态模型接口;
■全自定义的控制系统仿真模块，采用搭模块方式实现控制系统的仿真。
